Technische Merkmale

Betrieb im Sperrschichttemperaturbereich von –40 °C bis 170 °C
Linear-Hall-Effekt-Sensoren mit ratiometrischem analogen Ausgang
Verschiedene magnetische Kennwerte im nichtflüchtigem Speicher programmierbar (HAL 1820)
Digitale Signalverarbeitung
Durchgängiger Messbereich von ±20 mT bis ±160 mT
Temperaturverhalten programmierbar, an alle gängigen magnetischen Materialien anpassbar
Programmierung über die Versorgungsspannung
EEPROM mit Redundanz- und Verriegelungsfunktion
Betrieb bei 4,5 V bis 5,5 V Versorgungsspannung
Betrieb mit statischen Magnetfeldern und dynamischen Magnetfeldern bis zu 2,25 kHz
Überspannungsschutz und Verpolungsschutz am VDD-Pin
Magnetische Kennwerte extrem robust gegenüber mechanischem Stress
Kurzschlussfest

Service Portal

Weitere Informationen über unsere Produkte erhalten Sie auf unserem Service-Portal: service.micronas.com

Um Zugriff auf unser Service-Portal zu erhalten, können Sie sich
hier anmelden.

Wert-optimierte Hall-Effekt-Sensoren – Programmierbar oder mit fester Empfindlichkeit

Blockdiagramm – Systemarchitektur

https://www.micronas.tdk.com/sites/default/files/svg/circuit_diagram_HAL182y.svgHAL 182x

https://www.micronas.tdk.com/sites/default/files/fallback/1500px_circuit_diagram_HAL182y-2.gifHAL 182x

Alle Produkte aus dieser Familie

HAL 1822

Gehäuse: SOT89
Bestellnr.: HAL 1822SF-A
Ausgangsformat: Analog, 3-Draht

Temp. Bereich: -40°C - 170°C
Magn. Bereich [mT] : -80 - 80

Vertrieb kontaktieren Kaufen

HAL 1823

Gehäuse: SOT89
Bestellnr.: HAL 1823SF-A
Ausgangsformat: Analog, 3-Draht

Temp. Bereich: -40°C - 170°C
Magn. Bereich [mT] : -100 - 100

Vertrieb kontaktieren Kaufen

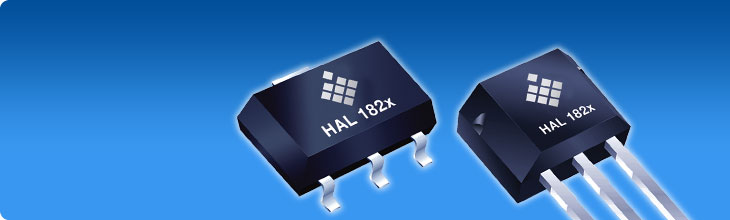

HAL® 182x

Blockdiagramm – Systemarchitektur

Alle Produkte aus dieser Familie

HAL 1822

HAL 1823

HAL^® 182x
