多目的用途向けリニア・ホールセンサ

概要

お知らせ：HAL830とHAL835の提供は継続しておりますが、新しいデザインにはHAL830P（HAL830代替）とHAL835P（HAL835代替）を推奨します。

HAL 83x製品ファミリは、多目的用途向けリニア・ホールセンサで、リニアの位置検出や 90° 未満の角度計測に最適です。プログラム可能なロー・パス・フィルタ、アナログならびに PWM 出力の選択など、高い柔軟性を実現します。高い温度でも安定しているため、過酷な環境にも対応し、低い磁力でも計測可能なため、システム全体のコストを削減することが出来ます。

新しい製品ファミリは、ミクロナスが培ってきたリニア・ホールセンサ・テクノロジと、自社一貫生産、そして実績のある zero ppm 品質に支えられています。主な特性である磁界レンジ、感度、無磁界時の出力電圧、出力電圧範囲などは、不揮発性メモリにプログラムすることが可能です。すべてのセンサは、温度補正ならびにオフセット補正されたホール素子、A/D コンバータ、キャリブレーション・データを保存するための冗長性とロック機能を備えた EEPROM メモリ、そしてすべてのピンに対する保護回路を内蔵しています。

センサは簡単にキャリブレーションすることができ、磁石の位置やドリフトなどアプリケーションのバラつきを補正することができます。これにより動作温度範囲内で高精度が可能になります。センサのキャリブレーションや EEPROM へのプログラミングは、PC とミクロナスのアプリケーション・キットにより、簡単に実行できます。

自動車ならびに産業機器向けに設計されています。（動作温度：−40 °C ～ 170 °C）また、超小型 RoHs TO92UT リード・パッケージで提供され、AECQ100 認証を取得しています。

HAL 83x 製品ファミリ概要

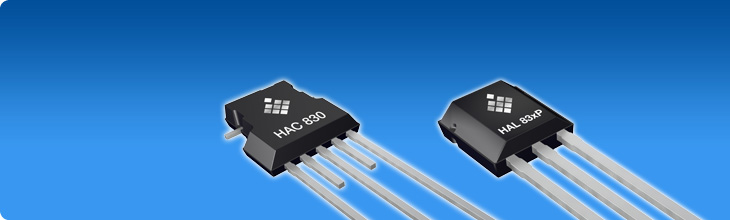

HAL 830 / HAL 830P： アナログ出力、磁界範囲 30 mT ～ 100 mT
HAC 830： アナログ出力、磁界範囲 30 mT ～ 100 mT、キャパシタ内蔵
HAL 835 /  HAL 835P：  アナログ＆PWM出力、磁界範囲 15 mT ～ 150 mT等、多くの機能を提供
