Product Family

HAL 39xy

デジタル出力インターフェースを備えた外乱磁場に強い3D磁気センサ



概要

HAL 39xyは、外乱磁場に強い直動および回転角度計測のための新世代3D磁気センサで、ISO26262規格に準拠して開発されています。



HAL 39xyファミリは、さまざまなバリエーションを取り揃えており、すべてのデバイスが360°の角度と直線動作を測定できます。



HAL 3900とHAL 3930 / HAC 3930は三次元位置検出を行います。



デバイスによってはX軸, Y軸, Z軸の温度補正された値あるいは2つまでの計測された角度を送信することが可能です。



HAL 3980は、角度の角速度を出力することができます。



すべてのデバイスに線形性精度を改善するためセット・ポイント・リニアライゼーションを備えています。33点の等間隔セット・ポイントあるいは17点の可変セット・ポイントのどちらかを選択することができます。



センサは、TDKミクロナスの3D HALテクノロジに基づいて、磁石の位置を測定します。これらのデバイスは、ホールプレート・アレイを使用することにより、外乱磁場を抑制することができます。回転角測定には、2極磁石により軸端および軸側面配置の測定が可能です。



センサは、ISO 26262のSEooC (Safety Element out of Context) に準拠して開発されていてASIL-B ready に対応しています。



磁気回路の最適化のため、ゲイン, オフセットや基準位置などの特性は、不揮発性メモリをプログラムすることにより調整可能です。

これらのデバイスは、自動車/産業機器向けに設計されていて、–40°C~150°Cの周囲温度範囲で動作するように設計されています。

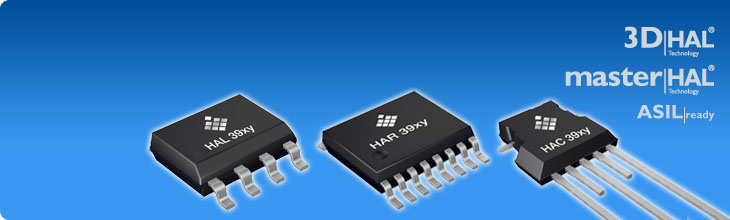

HAL 39xyファミリは、小型の8ピンSOIC8パッケージで提供されます。



HAC 39xyファミリは、3端子リードTO92UFパッケージで提供されます。HAC 39xy には静電容量 330 nF までのコンデンサをふたつまで内蔵することができます。高い ESD 耐性を保持し、厳しい EMC の要求を満たします。またプリント回路基板(PCB)が不要で、システム全体のサイズとコストを削減します。



HAL 39xyファミリ

HAL 3900: SPI出力に対応/3軸位置を測定することにより2つの計算された角度情報が出力可能/低電力モードで動作可能/位置情報変更/ ウェイクアップ・ピン、CRCとローリング・カウンタによる16-bitデータ/10 MHz SPI

HAL 3930 / HAC 3930: PWM/SENT/スイッチ出力/HAL3930 ではプッシュ・プル、オープン・ドレイン、スイッチング・レベルをプログラム可能。

HAL 3960 / HAC 3960: PWM出力/角度計測、2-wire PWM

HAL 3970: SPC (Short PWM Code) 出力/位置や温度情報およびローリングカウンタ/ 12-bitシリアル・メッセージ・フォーマット

HAL 3980 / HAC 3980: PSI5 rev.2.2 による角度と角速度/ PSI5 rev. 2.2出力と、rev. 1.3の非同期モード/同期パラレルとユニバーサル・バス・モード/多様なタイム・トリガ・バス・モードのフレームをサポート、



ライセンスノート:

HAL 39xyは、フラウンホーファー集積回路研究所のライセンスを使用しています。

ブロック図 – システム・アーキテクチャ

https://www.micronas.tdk.com/sites/default/files/svg/HAL39_BSB_1.svg
https://www.micronas.tdk.com/sites/default/files/fallback/HAL39xy_block_0.png

製品ファミリ

HAC 3930

パッケージ: TO92UF
注文コード: HAC3930A-CX
インターフェース: PWM, SENT, Digital
動作温度範囲: -40°C - 170°C
磁界範囲 [mT] : +-10 - +-130

HAC 3960

パッケージ: TO92UF
注文コード: HAC3960A-CX
インターフェース: PWM
動作温度範囲: -40°C - 170°C
磁界範囲 [mT] : +-10 - +-130

HAL 3900

パッケージ: SOIC8
注文コード: HAL3900A-DJ
インターフェース: SPI
動作温度範囲: -40°C - 170°C
磁界範囲 [mT] : -10 - +130

HAL 3930

パッケージ: SOIC8
注文コード: HAL3930A-DJ
インターフェース: PWM, SENT
動作温度範囲: -40°C - 170°C
磁界範囲 [mT] : +-10 - +-130

HAL 3970

パッケージ: SOIC8
注文コード: HAL3970A-DJ
インターフェース: SPC
動作温度範囲: -40°C - 170°C
磁界範囲 [mT] : +-10 - +-130

HAL 3980

パッケージ: SOIC8
注文コード: HAL3980A-DJ
インターフェース: SERIAL, Digital
動作温度範囲: -40°C - 170°C
磁界範囲 [mT] : -10 - +130

HAR 3900

パッケージ: TSSOP16
注文コード: HAR3900A-GU
インターフェース: SPI
動作温度範囲: -40°C - 170°C
磁界範囲 [mT] : +-10 - +-130

HAR 3930

パッケージ: TSSOP16
注文コード: HAR3930A-GU
インターフェース: PWM, SENT
動作温度範囲: -40°C - 170°C
磁界範囲 [mT] : +-10 - +-130
