Linear-Hall-Sensoren der Einstiegsklasse

HAL® 18xy

Linear-Hall-Sensoren der Einstiegsklasse

Kurzbeschreibung

HAL 18xy ist eine universelle, wertoptimierte Hall-Effekt-Sensorfamilie mit ratiometrischem linearen Analogausgang, PWM- oder mit SENT-Schnittstelle. Die Sensoren können für Magnetfeldmessungen verwendet werden, wie beispielsweise zur Erfassung einer mechanischen Bewegung, z.B. für kleine Winkel oder für Entfernungsmessungen. Die Sensoren sind robust und können in rauen elektrischen und mechanischen Umgebungen eingesetzt werden.

Die Hauptkennwerte von HAL 18xy, wie Magnetfeldbereich, Empfindlichkeit, Offset und Temperaturkoeffizienten sind in einen nichtflüchtigen Speicher programmierbar. Es können unterschiedliche Klemmenpegel für das Ausgangssignal programmiert werden, um verschiedene Fehlerzustände wie Unter- / Überspannung, Unter- / Überlauf oder thermische Überwachung anzuzeigen.

HAL 18xy kann durch Modulation der Versorgungsspannung mit Hilfe eines seriellen Protokolls über den Ausgangspin des Sensors programmiert werden. Es ist kein zusätzlicher Programmier-Pin erforderlich. Die einfache Programmierbarkeit ermöglicht eine 2-Punkt-Kalibrierung, indem das Ausgangssignal direkt an das Eingangssignal (wie mechanischer Winkel, Abstand oder Strom) angepasst wird. Während des Fertigungsprozesses beim Kunden ist eine individuelle Anpassung eines jeden Sensors möglich. Mit diesem Kalibrierungsverfahren können Toleranzen des Sensors, des Magneten und der mechanischen Positionierung in der Endmontage ausgeglichen werden.
HAL 1881, HAL 1882 und HAL 1883 sind vorprogrammierte Sensoren mit Analogausgang.

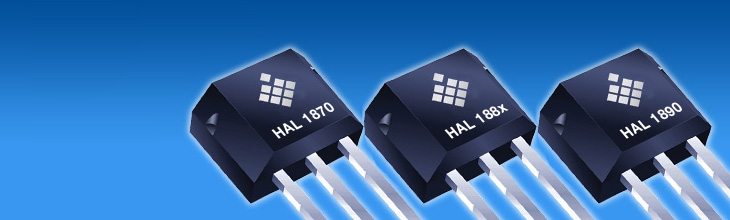

Die HAL 18xy-Familie ist für Industrie- und Automobilanwendungen konzipiert, AEC-Q100-qualifiziert und arbeitet im Temperaturbereich von -40 °C bis 170 °C. Die Sensoren sind im sehr kleinen, bedrahteten Gehäuse TO92UA erhältlich.

Blockschaltbilder HAL 1880 und HAL 1890

https://www.micronas.tdk.com/sites/default/files/svg/Block_diagrarm_HAL188x_1890.svg
https://www.micronas.tdk.com/sites/default/files/fallback/Block_diagrarm_HAL188x_1890.png

Alle Produkte aus dieser Familie

HAL 1870

Gehäuse: TO92UA
Bestellnr.: HAL 1870UA-A
Ausgangsformat: PWM
Temp. Bereich: -40°C - 170°C
Magn. Bereich [mT] : +-20 - +-160

HAL 1880

Gehäuse: TO92UA
Bestellnr.: HAL 1880UA-A
Ausgangsformat: Analog, 3-Draht
Temp. Bereich: -40°C - 170°C
Magn. Bereich [mT] : +-20 - +-160

HAL 1881

Gehäuse: TO92UA
Bestellnr.: HAL1881UA-A
Ausgangsformat: Analog, 3-Draht
Temp. Bereich: -40°C - 170°C
Magn. Bereich [mT] : -50 - +50

HAL 1882

Gehäuse: TO92UA
Bestellnr.: HAL1882UA-A
Ausgangsformat: Analog, 3-Draht
Temp. Bereich: -40°C - 170°C
Magn. Bereich [mT] : -80 - +80

HAL 1883

Gehäuse: TO92UA
Bestellnr.: HAL1883UA-A
Ausgangsformat: Analog, 3-Draht
Temp. Bereich: -40°C - 170°C
Magn. Bereich [mT] : -100 - +100

HAL 1890

Gehäuse: TO92UA
Bestellnr.: HAL1890UA-A
Ausgangsformat: SENT
Temp. Bereich: -40°C - 170°C
Magn. Bereich [mT] : +-40 - +-160
